"エマルションフロー法溶媒抽出試験装置"

エマルションフロー法溶媒抽出試験装置（ＥＦ試験装置）の特徴

●低コスト、簡便な操作で連続的に溶媒抽出を行うための小型（ラボスケール）の試験装置 ●シンプルな構造で、操作が簡便（ポンプの入・切とバルブの開・閉のみの簡便な操作で処理） ●小型でありながら大容量の処理が可能 ●良好な相分離 ●抽出条件にあわせた容量、材質で設計・製作が可能

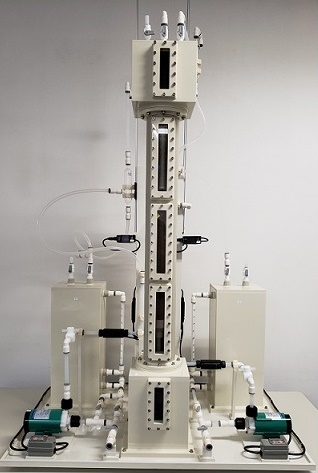

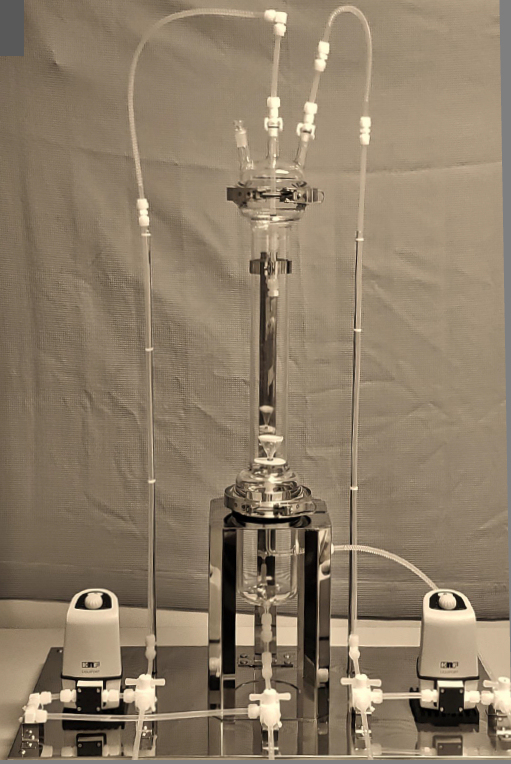

EF試験装置　（CMC-EF-2）		EF試験装置　（CMC-EF-PG）
（EF試験装置は日本原子力研究開発機構（JAEA)から特許の実施許諾を受けて設計・製作しています。）

	抽出カラムの中で、送液ポンプにより、上方から重液（例．処理対象の水溶液）を、下方から軽液（例．抽出溶媒）を微細化して噴出、通液することにより、抽出カラム内でエマルションフロー（EF）が生成し、効率よく目的元素を抽出できます。

EF抽出処理の概略フロー図

ＥＦ実用化例・用途例

・ネオジム磁石廃材からのレアアース回収（シーエムシー技術開発（株）)
・ウラン廃液からのウランの除去（JAEA)
・無電解ニッケルめっき廃液からのニッケル回収
・光学ガラス廃材からのレアアース回収
・研究開発における溶媒抽出実験や洗浄分液処理
・各種レアアース、コバルト、リチウム等、希少元素の都市鉱山、廃液、天然水からの回収
・ホウ素、ヒ素、放射性元素等、有害元素の廃液、飲料水、塩水等からの除去
・廃液かっらのスラッジ、油分、界面活性剤等の回収・除去処理

EF試験装置の仕様

CMC-EF-2
EF容器（1塔）	EFカラム	PP製、内径90φx850 mm
	軽液分離カラム	PP製、内寸180x180x180 mm
	重液分離カラム	PP製、内寸180x180x180 mm
	サイトグラス	ホウケイ酸ガラス
	容量	16L
	軽液ヘッド	PP製、ホウケイ酸ガラス製
	重液ヘッド	PP製
	パッキン	EPDM
外部タンク	軽液	PP製、12L
	重液	PP製、12L
配管	チューブ	フッ素樹脂製
	継手	PP製、フッ素樹脂製、EPDMゴム、ホウケイ酸ガラス
ポンプ	流量範囲	16/19 L/min (50/60Hz)
		定格電圧 AC100V
外形寸法・重量		1000W x 660D x 1570H mm（架台含む）・48kg

CMC-EF-PG
EF容器（1塔）	EFカラム	ホウケイ酸ガラス製内径30φ～100φ mm 高さ400～800 mm程度
	軽液分離カラム	ホウケイ酸ガラス製
	重液分離カラム	ホウケイ酸ガラス製
	容量	1～5 L程度
	軽液ヘッド	ホウケイ酸ガラス製
	重液ヘッド	フッ素樹脂
	パッキン	フッ素ゴム
配管	チューブ	フッ素樹脂
	バルブ、継手	フッ素樹脂
	パッキン	フッ素ゴム
ポンプ	流量範囲	0.2～1.3 L/min
		定格電圧 AC100-240V
外形寸法・重量		800W x 450D x 1100H mm（架台含む）・15kg

（注記）
CMC-EF-2、CMC-EF-PPともに、
・EF容器の容量、ポンプの流量範囲は、要求仕様により変更可能です。
・EF容器、配管、パッキン等の接液部の材質は、ご使用される水相（溶液）、有機相（溶媒、希釈液）に従って検討・決定いたします。
（EF試験装置の材質を損傷する水相や有機相の使用は避けてください。）

装置仕様の変更への対応

EF試験装置をご購入後、内容量や液の流量範囲等を変更されたい場合にはご相談ください。（別途お見積もりさせて頂きます。）

装置の多段化

複数台のEF抽出装置を連結多段化して、抽出、逆抽出等の操作を一連で行うことも可能です。（ご相談ください。）

大型化・実用規模への対応

大型、実用規模のEF装置の設計、製作についてご相談をお受けします。
