GHz帯域用電波吸収シート

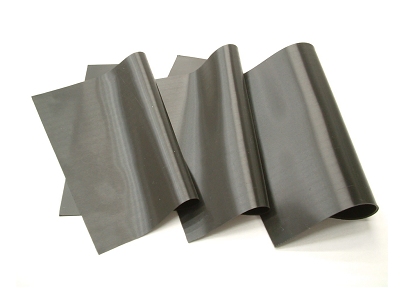

高性能な電波吸収素材 カーボンマイクロコイル(CMC)を含有した薄型シート形状のシリコーンゴムシートです。

・仕様

   ・基材      : シリコーンゴム

   ・シートサイズ : 145mm x 145mm x t mm (t = 0.1, 0.2, 0.3, 0.5, 1.0, 2.0)
              ※tは、公称寸法(製品シートは、多少の製品誤差があります。)

   ・CMC      : 分級サイズ  90μm下
              含有率     0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 (wt%)

・特徴

   ・GHz帯域の電波吸収体
    主にGHz帯域の電波を高効率に吸収

   ・薄型シート
    0.1〜2.0mmのシート形状

   ・フレキシブル
    フレキシブルなシートであり、曲面などへの貼り付けが可能

   ・多種類の仕様
    多種類の仕様(シート厚み、CMC含有率)をご用意しています。
    単体または複数種類の組み合わせで目的の電波吸収体が作成できます。

   ・広帯域化
    複数種類のシートを組み合わせて(積層して)電波吸収特性の広帯域化が可能



・価格

シート厚み
t(mm)

CMC含有率(wt%)

0 1 2 3 4 5 6 7 8 9 10
0.1 730 1,200 1,650 2,100 2,550 3,000 3,450 3,900 4,350 4,800 5,200
0.2 740 1,300 1,800 2,300 2,800 3,300 3,800 4,300 4,850 5,350 5,850
0.3 750 1,400 2,000 2,600 3,200 3,850 4,450 5,050 5,650 6,300 6,900
0.5 770 1,700 2,600 3,500 4,400 5,300 6,200 7,100 8,000 8,900 9,800
1.0 820 2,700 4,550 6,400 8,200 10,050 11,850 13,700 15,500 17,350 19,200
2.0 960 4,550 8,000 11,450 14,900 18,350 21,800 25,250 28,750 32,200 35,650

  ※ 価格は、シート1枚あたりの税抜き価格(単価:円)です。



・販売

   こちらからご注文いただけます。



・パンフレット

   こちらからダウンロードしてください。



・CMCシリコーンゴムシートに関するお問い合わせ

  CMCシリコーンゴムシートに関するお問い合わせは以下にお願いいたします。
  お問い合わせフォームもご利用いただけます。

  【お問合せ先】
  シーエムシー技術開発株式会社
  岐阜県各務原市テクノプラザ1-1
  TEL. 058-379-0686  FAX. 058-379-0688
  E-mail : cmctd@bronze.ocn.ne.jp
  電波吸収体係
